Fabrication d'un Adaptateur de digiscopie pour Sony RX100

Le Sony RX100 avec son grand capteur est sans doute l'un des meilleurs APN actuels compatible en digiscopie,
(voir quelques exemples d'images en fin à la fin de cette page)
il n'est pas équipé d'un pas de vis autour de l'objectif ce qui complique un peu son adaptation,
voici un tutoriel qui explique la fabrication d'un adaptateur maison très rapide à installer avec un cout dérisoire

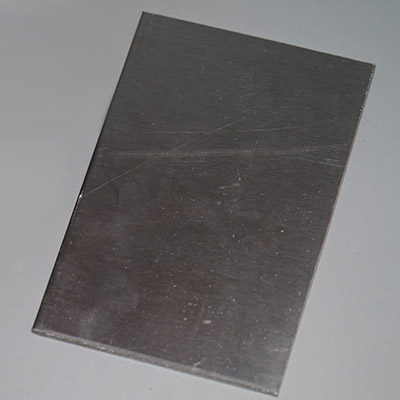

On commence par découper une plaque d'aluminium de 3mm d'épaisseur

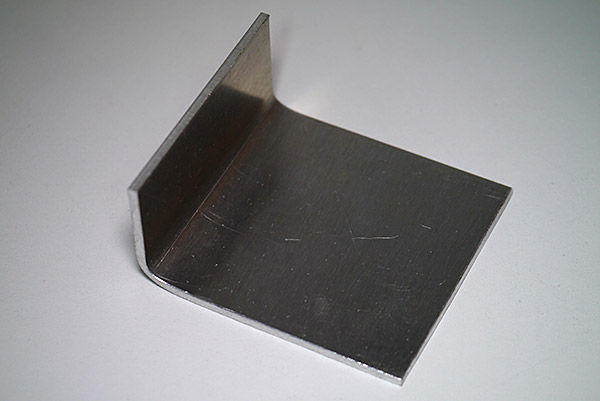

de 115mm x 75mm que l'on plie à 35mm d'un bord,

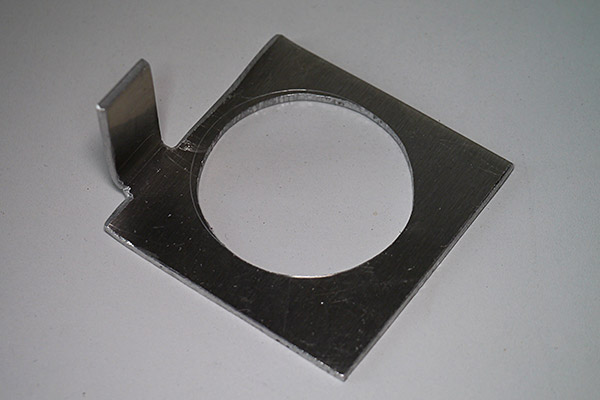

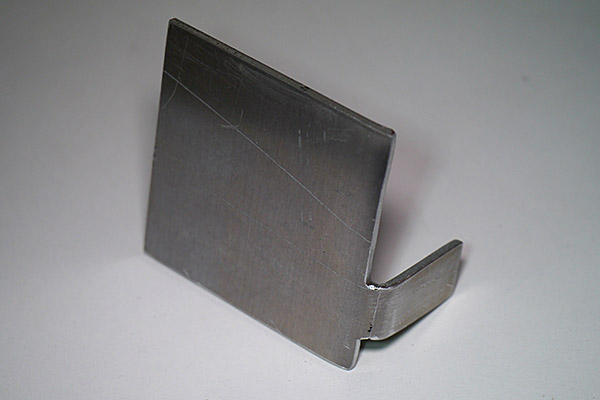

puis on la découpe à nouveau comme le montre la photo en bas à droite
Il faut ensuite à l'aide d'une scie cloche découper un cercle dans la plaque

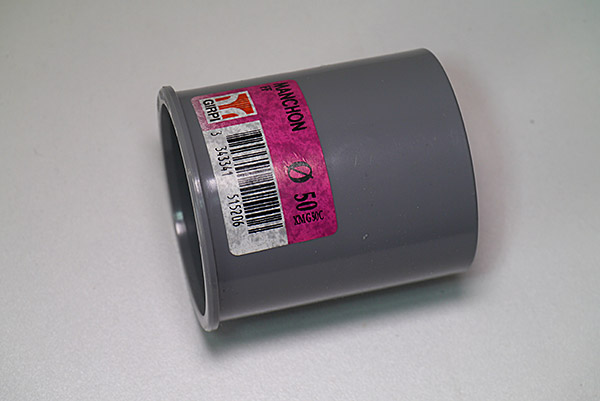

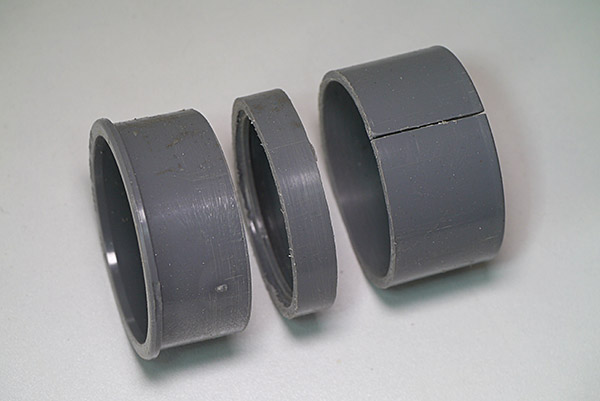

L'étape suivante consiste à découper un manchon PVC de diamètre 50mm, que l'on découpe en 3 parties,
voir ci-dessous. (la partie centrale ne sert pas). On remarque que ce modèle est équipé d'un rebord très utile

Il nous faut ensuite assembler ces éléments, percer un trou de fixation pour fixer l'APN
et découper une (ou plusieurs) petites plaques qui serviront d'entretoises pour ajuster la hauteur

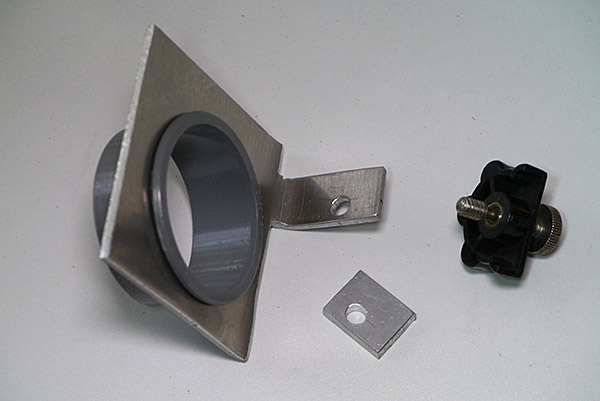

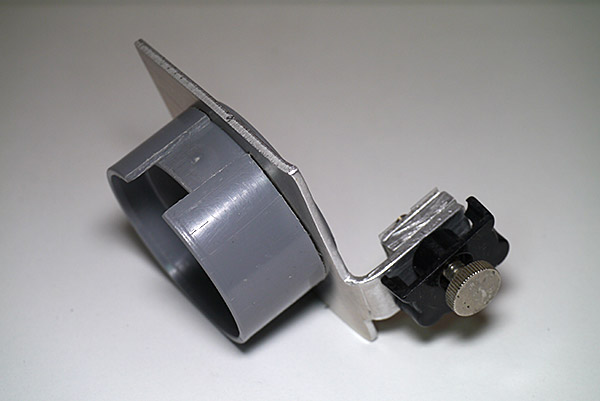

Les 4 photos ci-dessous illustrent ces étapes.

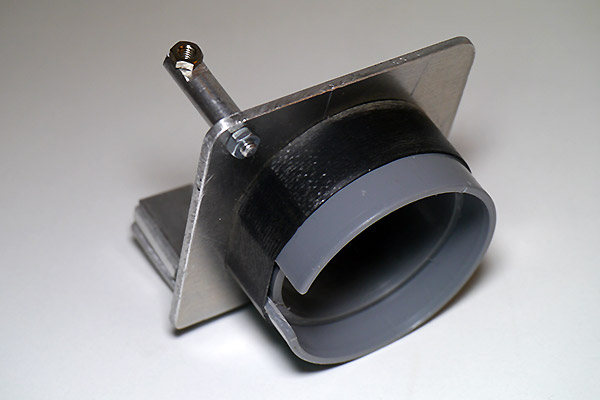

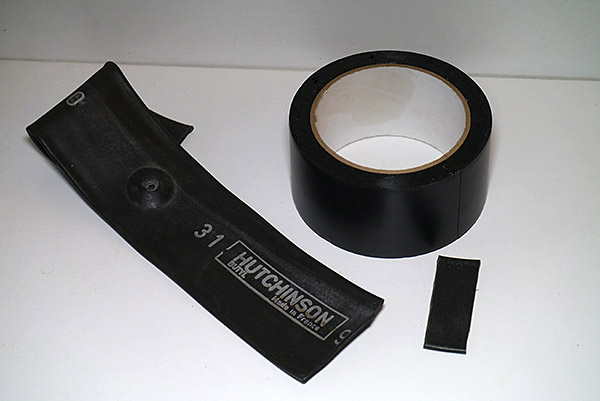

Avec du Chaterton et un morceau de chambre à air, on solidarise les 2 éléments de PVC

On découpe ensuite un morceau de tube en aluminium, que l'on perce à 5mm.

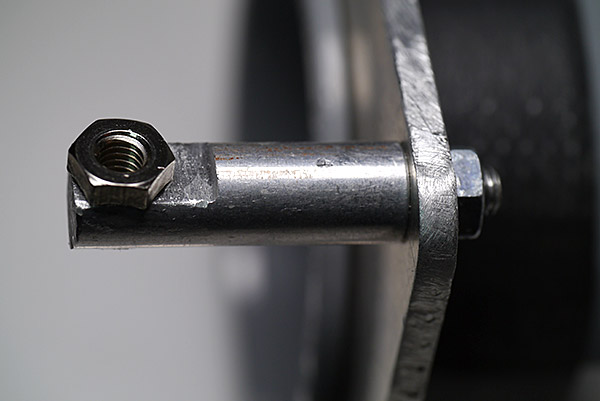

Sur ce trou on colle un écrou M4 que l'on trouve dans les magasins de modélisme.
Cela nous donne un support de déclencheur souple fiable.

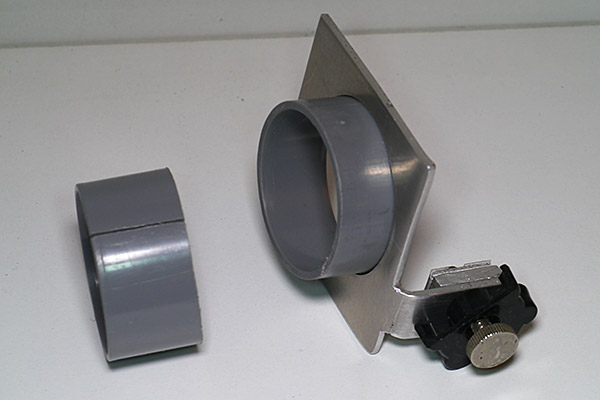

La fixation sur la longue-vue nécessite aussi un bricolage qui est variable en fonction du modèle de l'oculaire,
il se fera le plus souvent avec second manchon en PVC de diamètre 50mm qui faudra découper,
la distance entre l'objectif déployé et l'oculaire devra être la plus courte possible pour limiter au maximum le vignettage

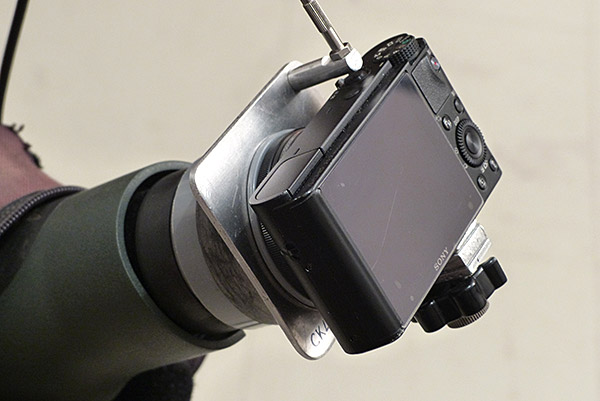

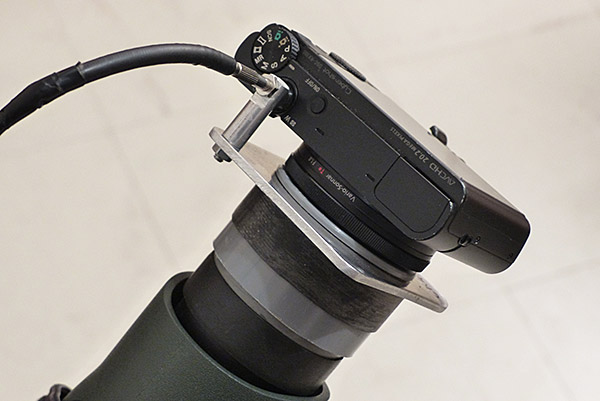

Ci dessous un exemple avec la Swarovski ATX

Quelques images réalisées avec cet équipement
